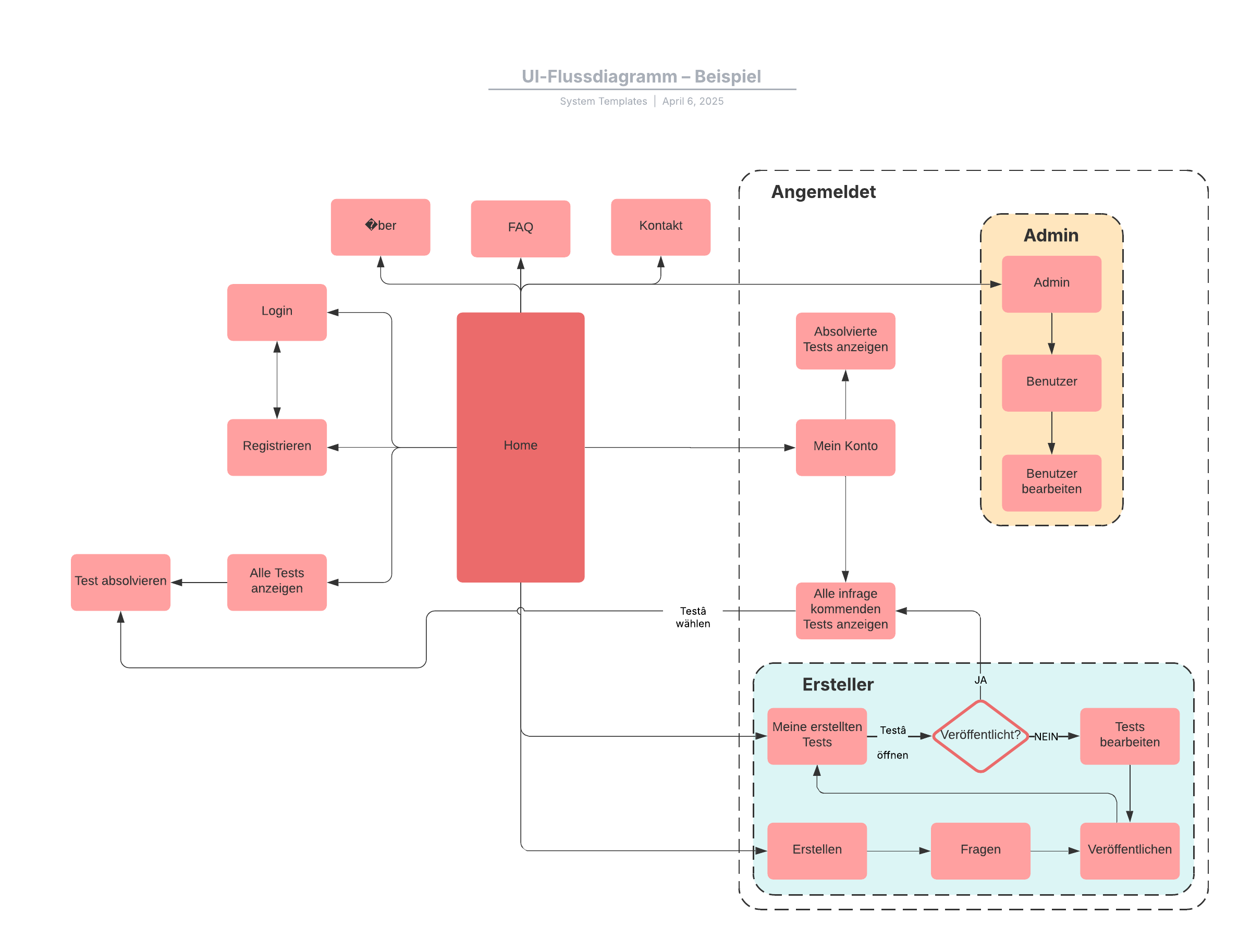

Symbole und Notation von Flussdiagrammen

Diese Form wird auch als „Aktionssymbol“ bezeichnet und stellt einen Prozess, eine Aktion oder eine Funktion dar. Es ist das am häufigsten verwendete Symbol bei der Erstellung von Flussdiagrammen.

Dieses auch als „Grenzstelle“ bezeichnete Symbol repräsentiert Anfangs- und Endpunkte sowie potenzielle Ergebnisse eines Pfads. Es enthält häufig „Anfang“ oder „Ende“ innerhalb der Form.

Es stellt spezifisch den Eingang oder die Ausgabe eines Dokuments dar. Beispiele für den Eingang sind der Empfang eines Berichts, einer E-Mail oder eines Auftrags. Beispiele für die Ausgabe, die ein Dokumentsymbol verwenden, sind generierte Präsentationen, Memos oder Briefe.

Weist auf eine Frage hin, die beantwortet werden muss (in der Regel mit ja/nein oder wahr/falsch). Der Pfad des Flussdiagramms kann je nach Antwort oder der darauffolgenden Konsequenzen einen anderen Verlauf nehmen.

Dieses Symbol wird in der Regel für komplexere Diagramme verwendet und verbindet getrennte Elemente auf einer Seite.

Dieses Symbol wird häufig in komplexen Diagrammen verwendet und verbindet separate Elemente über mehrere Seiten hinweg, wobei normalerweise die Seitenzahl zu Referenzzwecken neben oder innerhalb der Form platziert wird.

Dieses Symbol wird auch als „Datensymbol“ bezeichnet und stellt Daten, die für die Eingabe oder Ausgabe verfügbar sind, sowie verwendete oder generierte Ressourcen dar. Das Lochstreifen-Symbol stellt ebenfalls die Eingabe/Ausgabe dar, ist allerdings veraltet und wird in der Regel nicht mehr für Flussdiagramme verwendet.

Dieses Symbol wird zusammen mit Kontext angegeben und fügt notwendige Erklärungen oder Kommentare zu einem bestimmten Abschnitt hinzu. Es kann über eine gestrichelte Linie mit dem relevanten Abschnitt des Flussdiagramms verbunden werden.

Dieses Symbol steht für die Aufbewahrung von Daten in einem Speicherservice, wobei dieser wahrscheinlich von Benutzern durchsucht und gefiltert werden kann.

Hierbei handelt es sich um ein veraltetes Symbol, das nur noch selten in der modernen Praxis oder in Prozessflüssen Anwendung findet. Diese Form kann allerdings genutzt werden, wenn Sie Prozesse oder Eingabemethoden auf alten Computern oder CNC-Maschinen darstellen möchten.

Summiert den Eingang der verschiedenen zusammenlaufenden Pfade.

Weist auf einen komplizierten Prozess oder einen Vorgang hin, der bekannt ist oder an anderer Stelle definiert wurde.

Diese Form wird häufig verwendet, um Softwaredesigns zu skizzieren, und weist darauf hin, dass Daten in einem internen Speicher gespeichert werden.

Stellt die manuelle Eingabe von Daten in ein Feld oder einen Prozessschritt dar (in der Regel über eine Tastatur oder ein Gerät). Ein Beispielszenario ist der Schritt in einem Login-Prozess, bei dem ein Benutzer zur manuellen Dateneingabe aufgefordert wird.

Weist auf einen Schritt hin, der manuell statt automatisch durchgeführt werden muss.

Kombiniert mehrere Pfade, die miteinander verschmelzen.

Stellt mehrere Dokumente oder Berichte dar.

Unterscheidet zwischen Schritten, die als Vorbereitung realisiert werden müssen, und Schritten, bei denen tatsächlich eine Aufgabe durchführt wird. Es hilft dabei, die Einrichtung eines weiteren Schrittes innerhalb desselben Prozesses einzuführen.

Diese Form wird auch als „Datenspeicher“-Symbol bezeichnet und stellt dar, wo Daten in einem Prozess gespeichert werden.

Stellt ein Verzögerungssegment in einem Prozess dar. Es kann hilfreich sein, die exakte Dauer der Verzögerung innerhalb der Form anzugeben.

Genau wie beschrieben, weist diese Form darauf hin, dass der Prozessfluss in zwei oder mehr Pfaden fortgesetzt wird.

Diese Form eignet sich, um anzugeben, wo Informationen in einem Prozessfluss angezeigt werden.

Gibt an, wo Daten auf einer Festplatte gespeichert werden (auch als Direktzugriffsspeicher bezeichnet).
