Netzwerkdiagramm Software

Lucidchart ist eine Anwendung für intelligente Diagrammerstellung, mit der Sie einfach und zusammen mit anderen Netzwerkpläne erstellen können. Testen Sie unsere Software zur Erstellung von Netzwerkplänen kostenlos!

Kostenlosen Netzwerkplan erstellen

Anmelden mit GoogleGoogle

Anmelden mit MicrosoftMicrosoft

Anmelden mit SlackSlack

Mit der Registrierung stimmen Sie unseren Nutzungsbedingungen zu und bestätigen, dass Sie unsere Datenschutzrichtlinie gelesen und verstanden haben.

Die Zusammenarbeit ist mit unserer Software zur Erstellung eines Netzwerkplans ganz leicht

Unsere Netzwerkplan Software verfügt über Dutzende von Funktionen, mit denen Sie einfach Netzwerkpläne erstellen und freigeben können.

Visio-Import-Funktionen

Wenn Sie bereits ein Projekt haben und weiter daran arbeiten möchten, können Sie unsere Visio-Import-Funktion verwenden. Importieren Sie eine beliebige VDX-, VSD- oder VSDX-Datei oder Visio-Schablone, um mit der Erstellung von Diagrammen zu beginnen.

Eine Formenbibliothek zeigt, wie einfach die Erstellung eines Diagramms ist

Anwenderfreundlich

Mit anwenderfreundlichen Vorlagen und per Drag-and-Drop einfügbaren Linien sowie Formen lassen sich selbst die komplexesten Systeme als Netzwerkplan darstellen, damit auch wirklich alle sie verstehen.

3 Personen schauen sich um einen Laptop versammelt erweiterte Funktionen an

Erweiterte Funktionen für Netzwerkpläne

Erstellen Sie detailliertere und informativere Diagramme mithilfe von Ebenen, um Phasen eines Prozesses, Aktionsschaltflächen und externe Links darzustellen.

Mann am Laptop, der ortsunabhängig arbeitet

Problemlos überall arbeiten

Beginnen Sie mit der Erstellung von Diagrammen oder fügen Sie wertvolle Erkenntnisse zu Ihren Teamvisualisierungen hinzu – und zwar von überall aus, unabhängig vom Gerät, Browser oder Betriebssystem.

Frau am Computer beim Video-Chatten während der Zusammenarbeit in Lucidchart

Bessere Zusammenarbeit

Teilen Sie Feedback und Erkenntnisse mit Ihrem Team überall und jederzeit über den In-Editor-Chat und @mention-Kommentare. Passen Sie Ihre Freigabeberechtigungen an, um festzulegen, wer Ihr Diagramm anzeigen, kommentieren und bearbeiten kann.

Illustration der 100 besten Softwareprodukte

Brillante Bewertungen

Lucidchart hat auf Bewertungsportalen wie Capterra, G2 und TrustRadius Tausende von 5-Sterne-Bewertungen erhalten und gehört damit zu den besten Software-Lösungen auf dem Markt.

Die Grundlagen in 3 Minuten erklärt

Master the basics of Lucidchart in 3 minutes

Erstellen Sie Ihren ersten Netzwerkplan anhand einer Vorlage oder auf einer leeren Arbeitsfläche oder importieren Sie ein Dokument.
Fügen Sie Formen hinzu, verbinden Sie Linien und geben Sie Text ein.
Erfahren Sie, wie Sie Ihren Netzwerkplan mit Stiländerungen und Formatierungen anpassen können.
Verwenden Sie die Funktionssuche, um alles zu finden, was Sie brauchen.
Beginnen Sie mit der Zusammenarbeit und geben Sie Ihre Diagramme für Ihr Team frei.

Jetzt einen Netzwerkplan erstellen

Vorlagen für Netzwerkdiagramme

Nutzen Sie eine unserer Vorlagen, um mit der Erstellung Ihres Netzwerkplans zu beginnen.

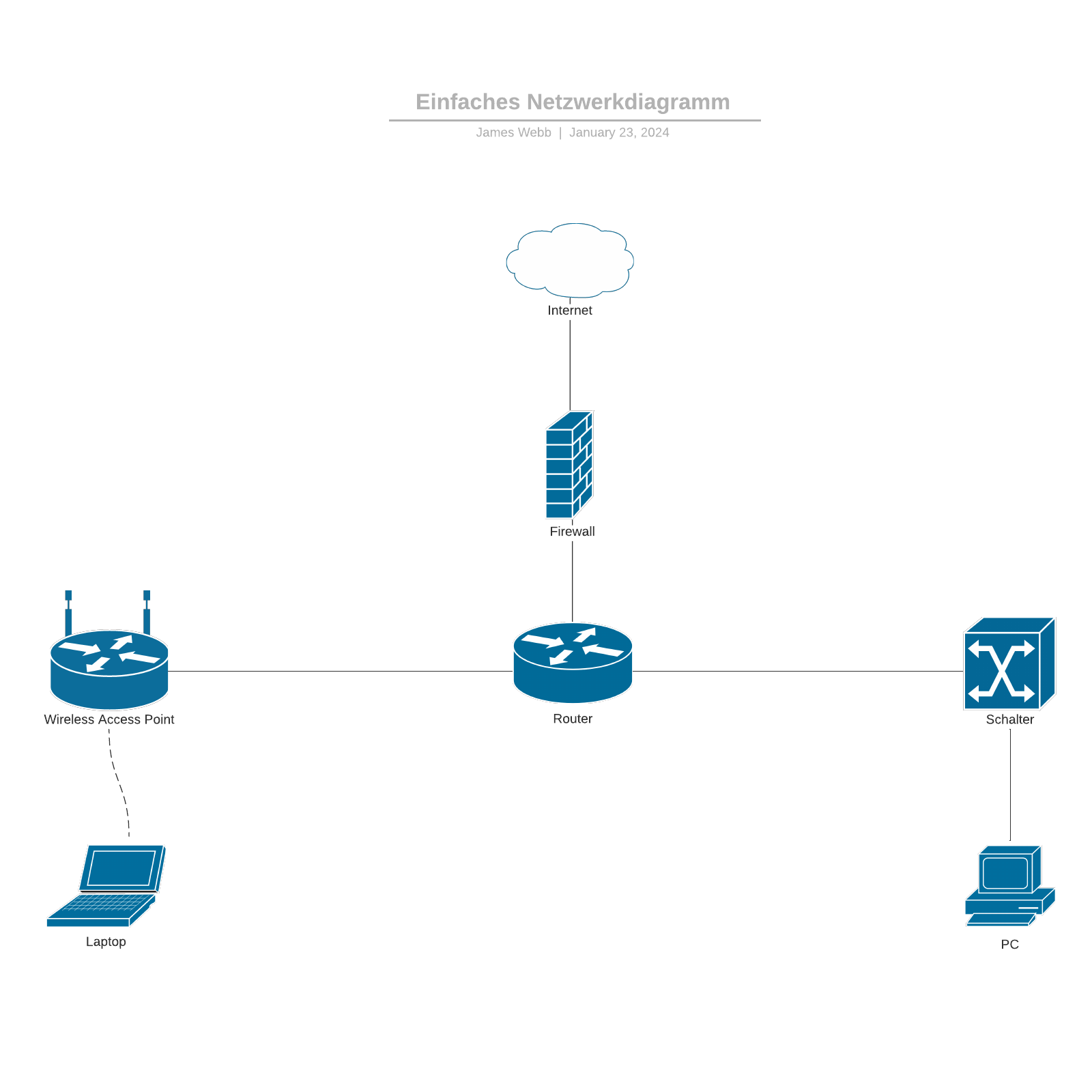

Netzwerkdiagramm Beispiel

Zur Vorlage Netzwerkdiagramm Beispiel gehen

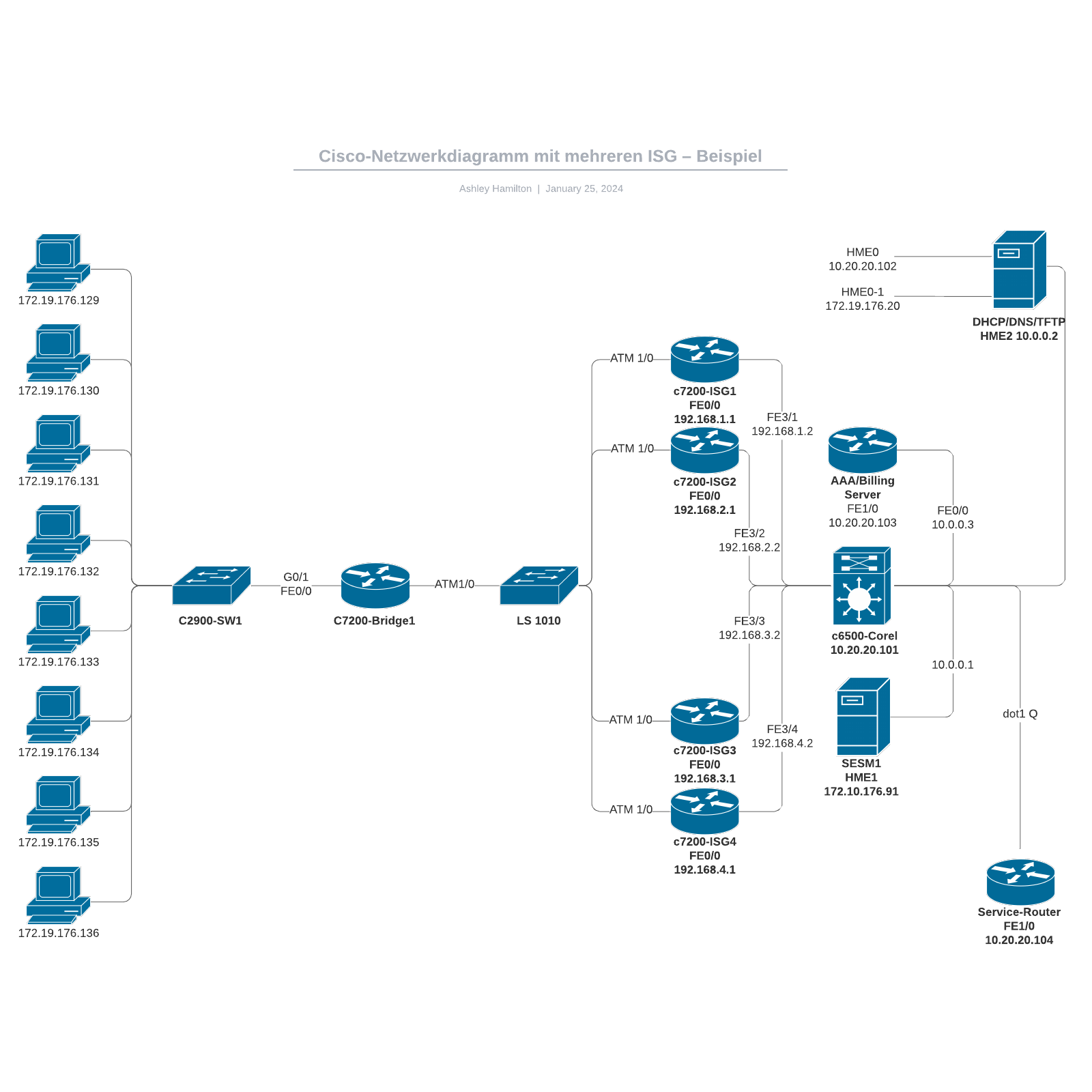

Cisco Netzwerkdiagramm Beispiel

Zur Vorlage Cisco Netzwerkdiagramm Beispiel gehen

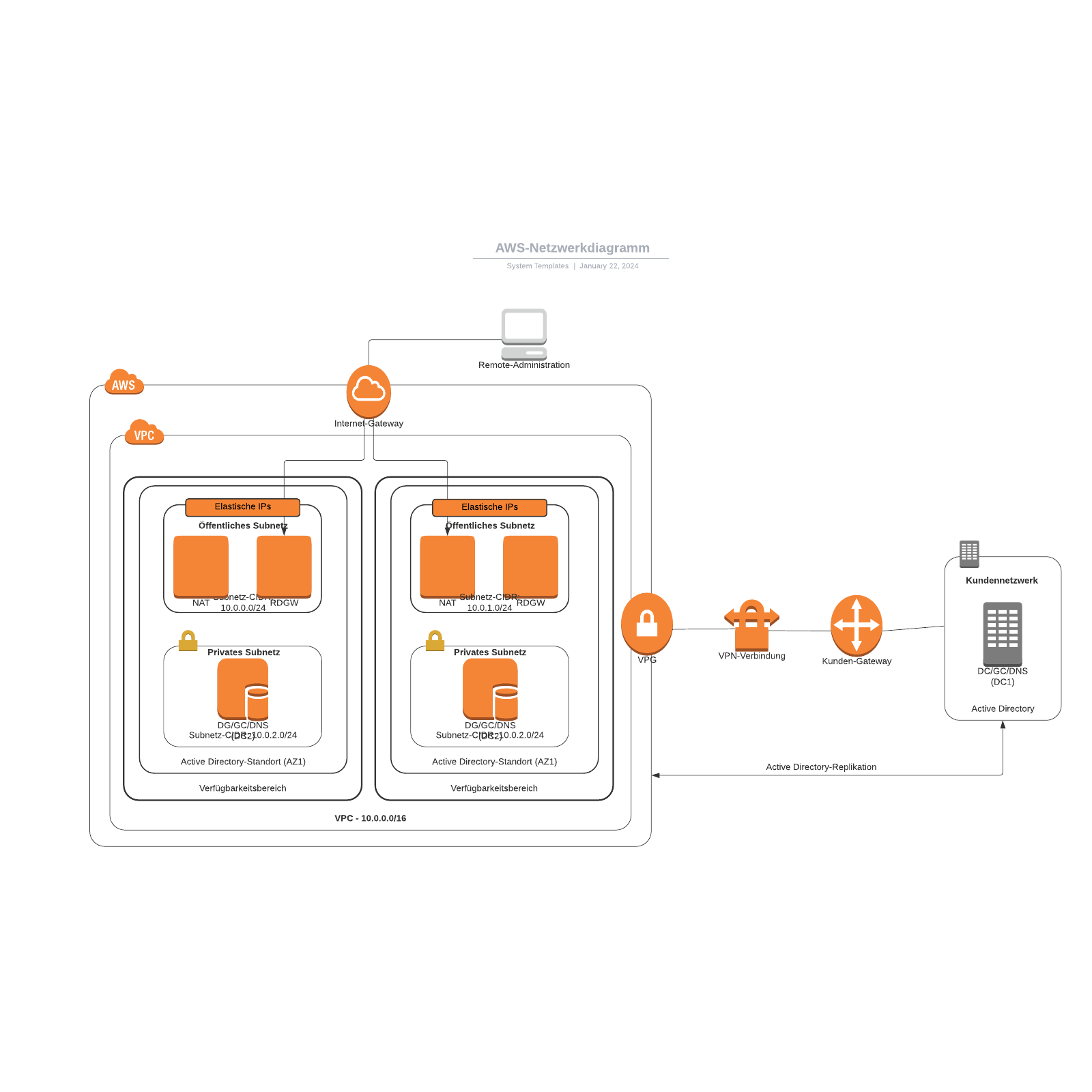

AWS Netzwerkdiagramm Beispiel

Zur Vorlage AWS Netzwerkdiagramm Beispiel gehen

Lucidchart Integrationen

Verbinden Sie Lucidchart mit Ihren branchenführenden Lieblings-Apps.

Erfahren Sie, warum Teams Lucidchart als Software zur Erstellung von Netzwerkplänen verwenden

Diagrammerstellung, Datenvisualisierung und Zusammenarbeit – alles auf einer Plattform.

Personen, die online gemeinsam an einem Diagramm arbeiten

Zusammenarbeit

Erstellen Sie ganz einfach Netzwerkpläne auf jedem Gerät. Lucidchart hilft Teams überall auf der Welt, in Echtzeit zusammenzuarbeiten. Verbessern Sie die Produktivität und arbeiten Sie mit Ihrem Team zusammen, um Ihre Ziele zu erreichen.

ein einfaches orangefarbenes Flussdiagramm

Klarheit

Lucidchart bringt Klarheit in komplexe Zusammenhänge. Mit intelligenter Diagrammerstellung können Sie Projekte und Prozesse von Anfang bis Ende schnell visualisieren.

Zusammenarbeit in Echtzeit in einem Flussdiagramm

Ausrichtung

Sorgen Sie dafür, dass Ihr Team sich aufeinander abstimmt, indem alle an einem Ort zusammenarbeiten. Skizzieren Sie gemeinsam Prozesse und Ideen in Echtzeit, damit alle immer auf dem neuesten Stand sind.

Person am Laptop, die Post its und Diagramme erstellt

Gemeinsam besser

Lucid verändert die Art und Weise, wie Sie arbeiten – von der Ideenfindung bis zum Projektabschluss. Brainstormen und planen Sie in Lucidspark und skizzieren Sie dann alles in Lucidchart. Erstellen Sie eine aktuelle Übersicht über die Abläufe in Ihrem Unternehmen.

Was ist ein Netzwerkdiagramm?

Ein Netzwerkplan ist eine visuelle Darstellung eines Computer- oder Telekommunikationsnetzwerks. Solch ein Plan zeigt die verschiedenen Bestandteile und Aspekte des Netzwerks und wie diese miteinander interagieren. Dazu gehören unter anderem Router, Geräte, Hubs, Firewalls usw. Ein Netzwerkplan kann je nach Umfang und Verwendungszweck einen groben Überblick geben oder eine detaillierte Illustration darstellen.

Netzwerkplan erstellen online – so funktioniert es in Lucidchart

Auswahl einer Netzwerkdiagrammvorlage
Beginnen Sie im Handumdrehen mit der Erstellung Ihres Diagramms, indem Sie eine Vorlage aus der umfangreichen Vorlagengalerie auswählen. Alternativ drücken Sie die Taste „M“, um Formenbibliotheken für Netzwerke hinzuzufügen und Ihren Netzwerkplan von Grund auf neu zu erstellen.

Hinzufügen und Entfernen von Netzwerkkomponenten
Per Drag-and-Drop-Funktion können branchenübliche Symbole hinzugefügt werden, damit eine detailgenaue Abbildung Ihres Netzwerks entsteht. Noch übersichtlicher wird Ihr Netzwerkdiagramm, wenn Sie die einzelnen Komponenten beschriften.

Verbindungen zwischen den Komponenten zeichnen
Zur akkuraten Darstellung Ihres gesamten Netzwerks können verwandte Elemente mithilfe von Containern gruppiert und Komponenten durch Anklicken und Ziehen mit Linien verbunden werden.

Freigabe für Kollegen
Durch die Zusammenarbeit im Team können Sie sich rückversichern, dass das Netzwerk akkurat dargestellt wird. Lassen Sie sich Änderungen und Kommentare in Echtzeit anzeigen, unabhängig davon, von wo aus Ihr Team arbeitet.

Präsentieren und veröffentlichen
Stellen Sie Ihren Netzwerkplan ganz einfach über den Präsentationsmodus im Lucidchart-Editor vor, um Stakeholderinnen und Stakeholder auf dem Laufenden zu halten.

Häufig gestellte Fragen (FAQ) zu Netzwerkplänen

Was ist der Hauptzweck eines Netzwerkplans?

Ein Netzwerkplan kann für eine Vielzahl von Verwendungszwecken eingesetzt werden, von der Planung der Struktur eines Netzwerks über die Koordinierung von Aktualisierungen eines bestehenden Netzwerks bis hin zur Behebung von Netzwerkproblemen und mehr.

Erfahren Sie mehr

Ich verwende derzeit Visio für die Erstellung von Netzwerkplänen. Was muss ich tun, wenn ich auf Lucidchart umsteigen will?

In Lucidchart steht Ihnen eine Funktion zum Importieren aus Visio zur Verfügung, die die Dateiformate VDX, VSD und VSDX unterstützt. Zum Importieren von Visio-Schablonen können Sie auch im Formen-Manager die Funktion „Importieren“ auswählen.

Visio und Lucidchart Vergleich

Hat Lucidchart Beispiele und Vorlagen für Netzwerkpläne? Gibt es welche, die kostenlos sind?

Ja! Klicken Sie auf den Link „Mehr erfahren“, um Zugriff auf unsere kostenlosen Netzwerkplan Vorlagen zu erhalten. Dort haben Sie nicht nur einfache Netzwerkpläne, oder Ciscco-Netzwerkdiagramme, sondern auch viele weitere Beispiele und Vorlagen zur Auswahl.

Erfahren Sie mehr

Ich will ein Diagramm zur Abbildung meiner Cloud Infrastruktur erstellen. Womit fange ich an?

Mit Lucid können Sie nicht nur serverbasierte Netzwerkpläne darstellen, sondern auch professionelle Pläne Ihrer Cloud-Infrastruktur erstellen. Verwenden Sie eine unserer Cloud-Architektur Diagrammvorlagen, und passen Sie sie nach Ihren Bedürfnissen an, oder drücken Sie „M“ auf Ihrer Tastatur, um auf branchenspezifische Formenbibliotheken wie AWS, GCP und Microsoft Azure im Formen-Manager zuzugreifen.

Cloud Infrastruktur visualisieren

Was gehört in einen Netzwerkplan?

Ein logischer Netzwerkplan illustriert den Informationsfluss durch ein Netzwerk und zeigt, wie Geräte miteinander kommunizieren. Solch ein Plan umfasst in der Regel Elemente wie Subnetze, Netzwerkobjekte und -geräte, Routing-Protokolle und Domains, Sprach-Gateways, den Traffic-Flow und Netzwerksegmente.

Mehr erfahren

Was ist der Unterschied zwischen einem logischen Netzwerkplan und einem physischen Netzwerkplan?

Ein logischer Netzwerkplan zeigt in der Regel Netzwerkgeräte wie Router, Firewalls und Sprach-Gateways. Außerdem zeigt er Subnetze, VLAN-IDs, Subnetz-Masken und IP-Adressen. Darüber hinaus werden Routing-Protokolle, Traffic-Flows, Routing-Domains und Netzwerksegmente dargestellt. Diese Informationen entsprechen der Netzwerkschicht (L3) des OSI-Modells. Ein physischer Netzwerkplan zeigt, wie die Netzwerkgeräte physisch miteinander verbunden sind, und es werden alle Ports sämtlicher Geräte im Netzwerk dargestellt. Dazu gehören Kabel, Glasfasern, Schnittstellen, Patchfelder und andere physische Komponenten. Außerdem wird die Topologie genau so abgebildet, wie sie ist, d.h. mit physischen Verknüpfungen zwischen den Geräten.

Wann sollte man einen physischen Netzwerkplan verwenden und wann einen logischen Netzwerkplan?

Ein logischer Netzwerkplan wird verwendet, um den IP-Adressbereich innerhalb des Unternehmens zu verwalten. Er wird auch eingesetzt, um dem Management netzwerkbezogene Vorschläge zu präsentieren, da sie viele physische Details verbergen. Sie sind geeignet, um Änderungen oder Erweiterungen des Netzwerks zu planen. Darüber hinaus nutzen Anbieter logische Netzwerkpläne, um ihren Kunden Angebote zu unterbreiten. Ein physischer Netzwerkplan wird hauptsächlich von IT-Personal verwendet, um die physischen Verknüpfungen im Netzwerk visuell zu dokumentieren. Wichtig zu wissen ist, dass beide Arten von Plänen gemeinsam von der IT-Abteilung verwendet werden, um Netzwerkprobleme zu diagnostizieren, potenzielle Bedrohungen und Schwachstellen zu identifizieren und Änderungen und Erweiterungen am Netzwerk zu planen.
